浪潮NF5280M6是该公司的主流双路英特尔至强服务器。它是 我们之前评测过的浪潮NF5280M5的升级版。此次升级带来了代号为Ice Lake的全新第三代英特尔至强可扩展处理器、PCIe Gen4以及一系列新特性。在评测中，我们将一如既往地深入探讨这些细节。让我们开始吧。
随着评测的深入，我们将硬件概览部分分为两部分：外部概览和内部概览。本次评测也将沿用这一做法。此外，我们还制作了本次评测的视频，您可以在这里观看：
我们始终建议您在新版 YouTube 标签页、浏览器或应用程序中打开此视频，以获得最佳观看体验。
浪潮NF5280M6是2U机架式服务器。虽然2U机箱的CPU和内存密度不如1U系统，但在存储容量和PCIe卡扩展性方面却优势明显。

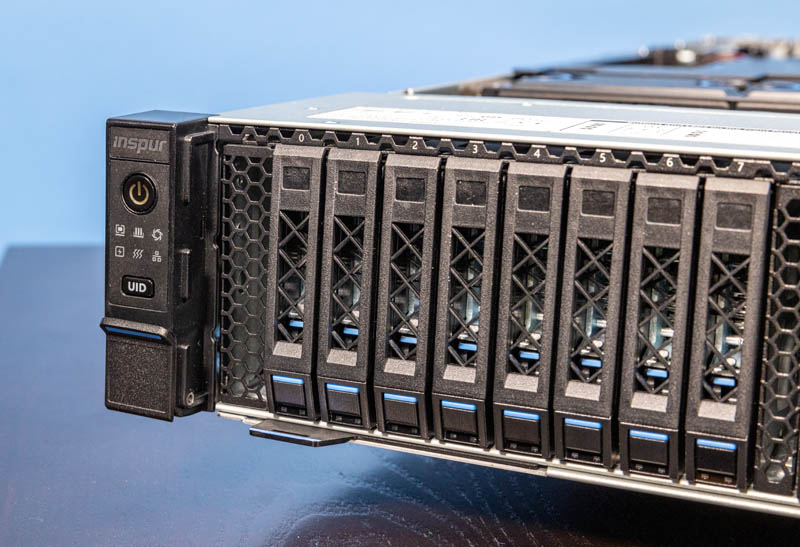

服务器正面，标准LED指示灯和电源按钮位于机架耳片上。这样的设计是为了确保服务器前置存储部分拥有最大的空气流通性和灵活性。
在机架右侧，我们可以看到一个VGA接口和两个USB 3接口。可以从冷通道对这台服务器进行管理。

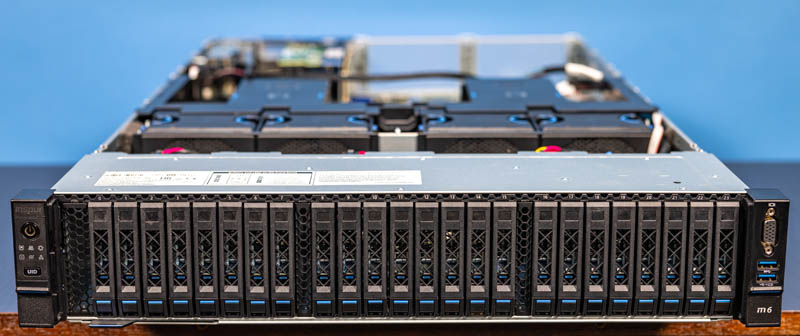

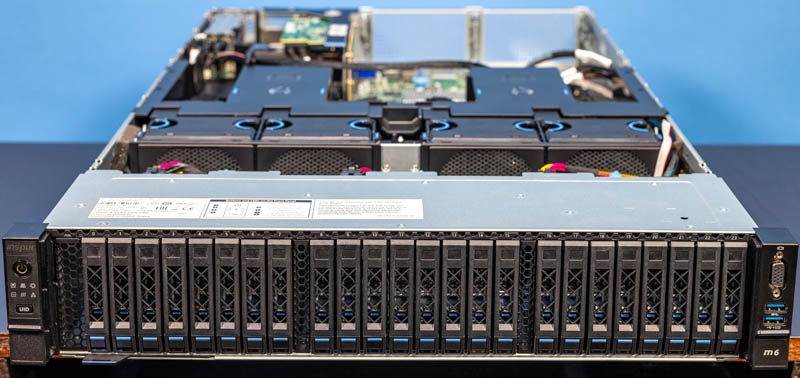

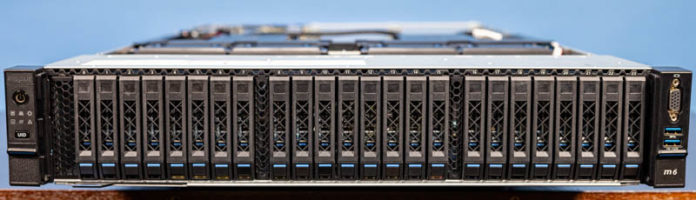

我们的系统前面板采用 24 个 2.5 英寸 SFF 硬盘位的配置。可以看到硬盘组之间设有大型通风口，这已成为现代服务器的标准配置。稍后我们将在本节中简要介绍其他一些选项。

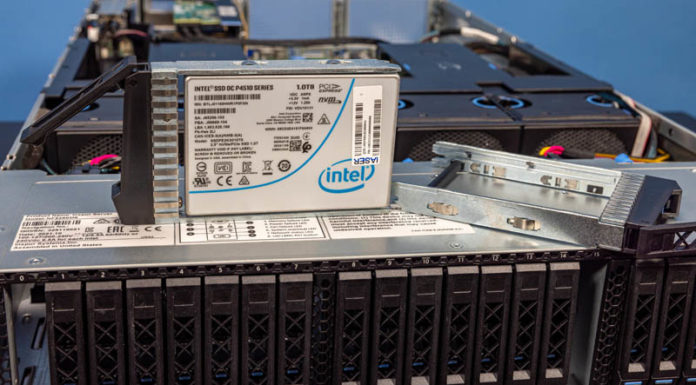

一个有趣的细节是，硬盘的编号是 0-23，而不是 1-24。硬盘托架可以配置为 SAS、SATA 或 NVMe 接口。正如我们在许多新型服务器中看到的那样，硬盘托架采用免工具设计，可以快速更换硬盘。

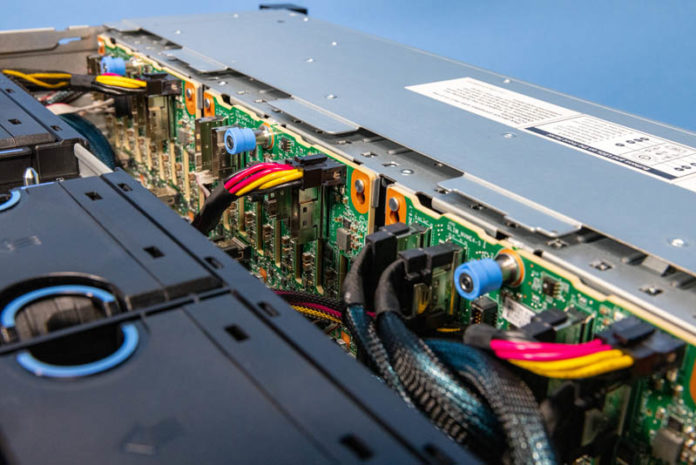

系统前面板采用高度模块化设计。每组八个硬盘都由独立的背板提供支持。这些背板通过单个蝶形螺钉固定到位。

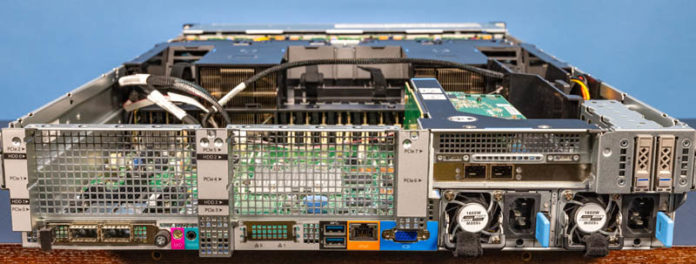

我们的系统采用的是所谓的 8x PCIe 配置。当全部安装转接卡时，可以容纳八张全高 PCIe 卡。我们这里只安装了三个转接卡中的一个。
左侧可以看到机箱，上面标记了LFF硬盘和PCIe转接卡的安装位置。底部可以看到一个OCP NIC 3.0插槽，其中安装了一块Mellanox NVIDIA MCX566A-CDAB网卡，这是一块100GbE ConnectX-5 EN网卡。
中间部分可以看到另一个用于扩展卡或LFF扩展坞的插槽。其下方是一些其他功能。首先，有两个SFP+插槽位。这是为Intel X710双10GbE SFP+扩展坞准备的，但我们的系统并未配备该扩展坞。我们将在内部概览中指出该扩展坞在主板上的安装位置。此外，还有两个USB 3.0端口和一个VGA端口。还有一个带外管理IPMI端口。需要注意的是，如果没有双X710扩展坞，服务器将不具备板载网络功能。
机箱后部右侧有两个位于CPU上方的扩展插槽。此外，这一侧还有后置存储设备和电源接口。接下来，我们来详细了解一下这三个方面。

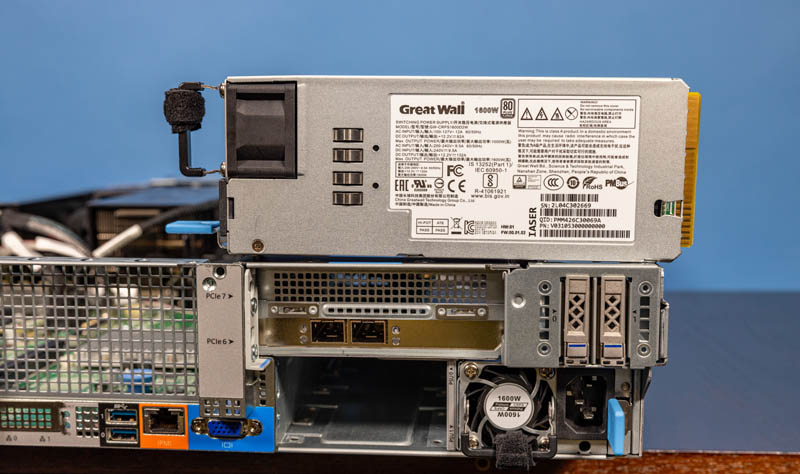

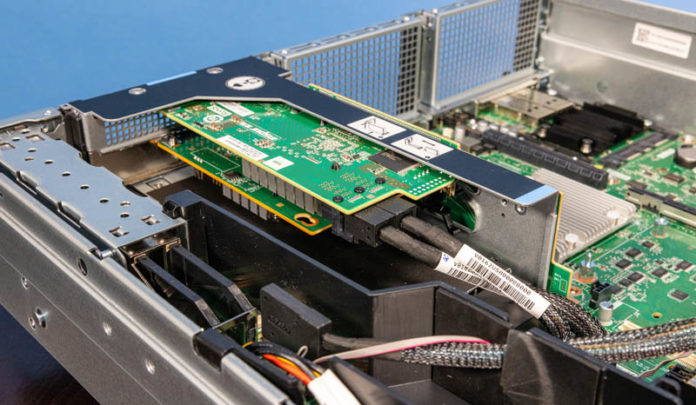

首先，我们可以看到电源上方有一个双槽扩展卡。这个扩展卡上集成了存储控制器和系统所需的 10/25GbE 网络模块。这样，其他扩展区域就空出来了，方便用户添加加速卡或其他扩展卡。

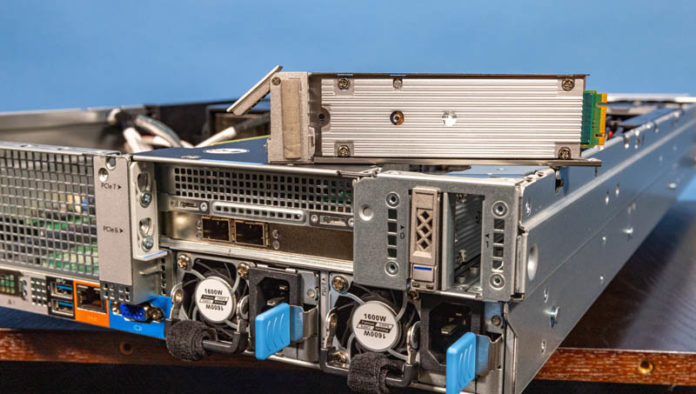

旁边是两个固态硬盘插槽。每个插槽都有独立的托架，支持SATA和NVMe两种接口。我们这里使用的是M.2接口，但服务器也支持EDSFF接口，考虑到这部分的结构，这样的配置也合情合理。如今，许多服务器都采用后置启动盘而非内置启动盘，以提高可维护性。
电源方面，我们有两款80Plus白金认证电源，额定功率均为1.6kW。浪潮则提供500W至2kW的多种选择，效率等级涵盖白金和钛金级别。

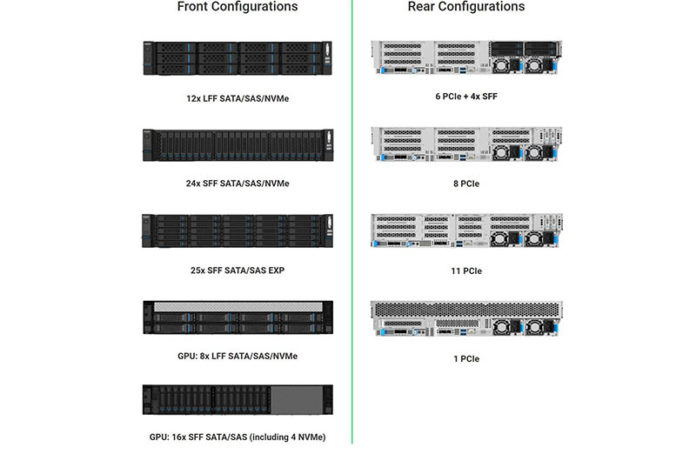

在前后机箱配置方面，我们发现了五种前置机箱选项和四种后置机箱选项。前置机箱支持 3.5 英寸和 2.5 英寸两种规格，并且还提供了一些能够提升 GPU 散热气流的选项。
背面虽然标配 8 个 PCIe 插槽，但也有 11 个 PCIe 插槽的配置方案，该系统最多可支持 8 个 NVIDIA T4 GPU。我们还可以看到，背面还有一个 2.5 英寸的存储选项。虽然我们看到有人提到后部左侧和中间的扩展槽可以安装硬盘，但这些硬盘并未在此图表中列出。
按照惯例，我们将从机箱前部向后部进行讲解。由于我们在外部概览部分已经介绍过存储背板，因此本次讲解将略过存储背板。

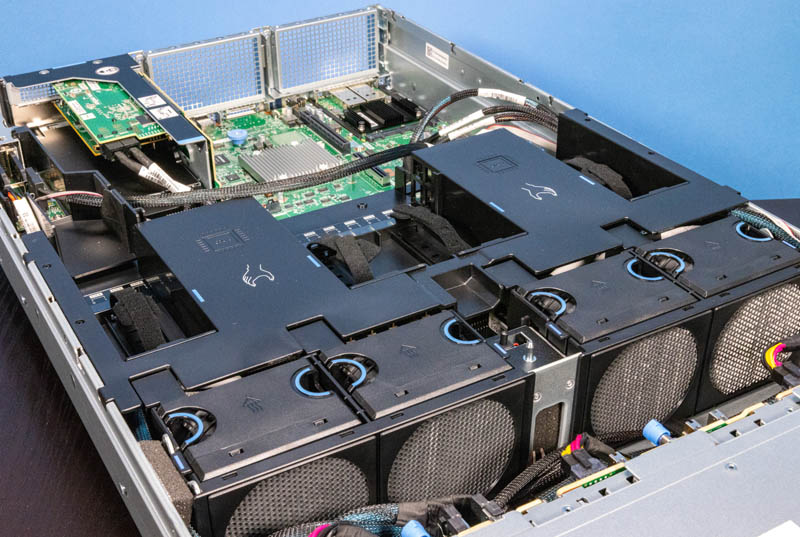

或许第一个亮点是我们不太常见的设计，那就是每个风扇前面都装有蜂窝状进气口。这些进气口是金属材质的。通常我们看到的都是简单的塑料风扇格栅，所以这确实很不一样。

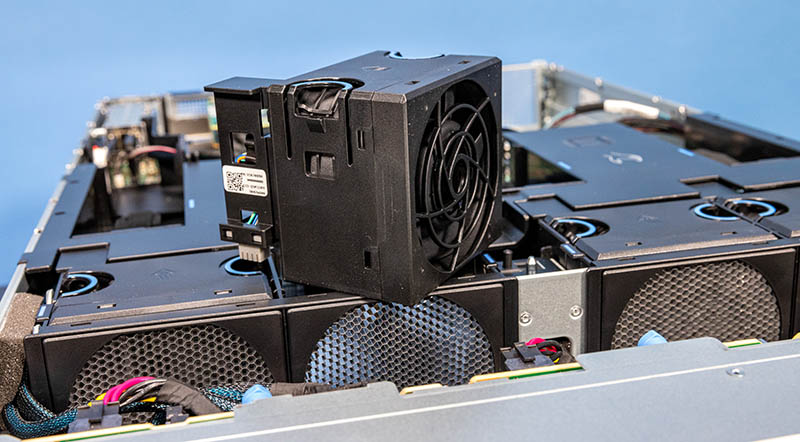

风扇本身支持热插拔。浪潮的风扇支架操作非常简便，使得风扇更换快速便捷。
整个组件组装得非常完美，我们可以看到这款主板是为其他散热配置而设计的，因为它有额外的风扇接口。
首先，浪潮主板在每个通道上都设有显示内存条及其标签的窗口。如果某个内存条出现故障，可以通过这个窗口轻松找到并更换。
您可能想知道这些魔术贴绑带是做什么用的。它们标有“SuperCap”字样，因此可以在这里安装超级电容器，用于NVDIMM内存条，甚至可能用于RAID控制器。

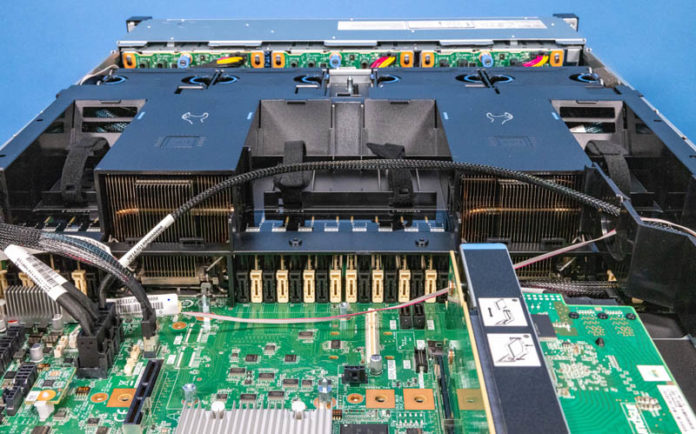

导风罩还带有通往系统特定部件的风道。我们没有测试GPU或其他通常需要大量气流的部件，但我们可以看到侧面有风道为后置M.2固态硬盘提供空气。
观看配套视频，您就会发现这个导风罩拆卸起来非常容易。这项创新之处在于它的两侧。
前后线缆穿过这些硬质塑料通道并锁定到位。这意味着线缆能够保持稳定的形状，无需穿过气流导向装置。因此，这种气流导向装置方案可能是目前各厂商现代服务器中最佳的方案。

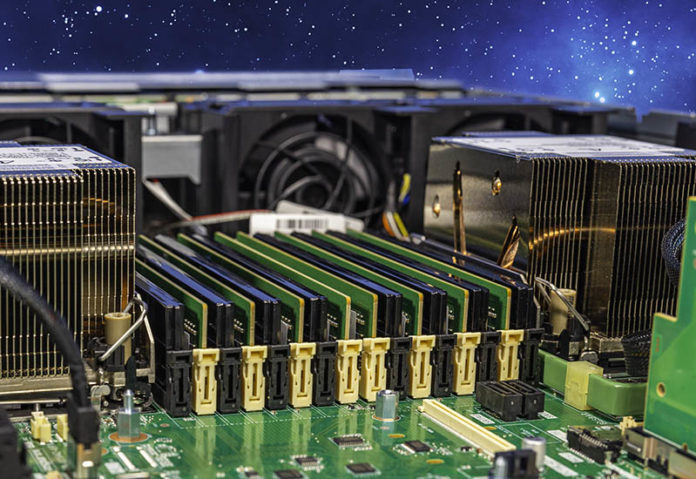

气流导流罩下方或许是该系统的主要部件：CPU 和内存。
这些是第三代英特尔® 至强® “Ice Lake” 处理器。该系统额定功率最高可达 270W 的 Platinum 8380 处理器，这意味着它可以为英特尔全系列处理器供电并提供散热。
在内存方面，浪潮服务器充分发挥了这些处理器的性能。它支持完整的 8 通道内存，每个通道配备两条 DIMM 内存条 (2DPC)。这意味着每个 CPU 可配备 16 条 DIMM 内存条，总共 32 条。此外，用户还可以使用 Intel Optane PMem 200 来获得高速存储或额外的内存容量。您可以在我们关于Intel Optane DIMM 的文章中了解更多关于其复杂精妙之处的信息。
在内存插槽（DIMM）的背面，我们看到一个专为存储设计的OCP 2.0连接器。这意味着浪潮并没有采用专有连接器，而是将其存储夹层解决方案放在了OCP插槽上。
右侧有两个 SATA 接口、两个 microSD 卡插槽（一个用于 BMC，一个用于系统）以及额外的电源接口。
我们在外部概览中介绍了 OCP NIC 3.0，但它占据了主板背面的一侧。在 OCP 网卡和电源之间，我们看到了一些在此配置中未使用的转接线。我们还可以看到原本应该安装两个 SFP+ 插槽和一个 Intel X710 网卡的空 SFP+ 区域。在大型散热片下方，我们可以看到 Intel Lewisburg Refresh PCH。
接下来，我们将分别获得 ASPEED AST2500 BMC和 Altera (Intel) MAX 10 FPGA。这些增高架操作非常简便，无需螺丝即可从机箱中弹出，真正做到了免工具安装。与几年前复杂的螺丝组装方式相比，这无疑是现代服务器的一大改进。

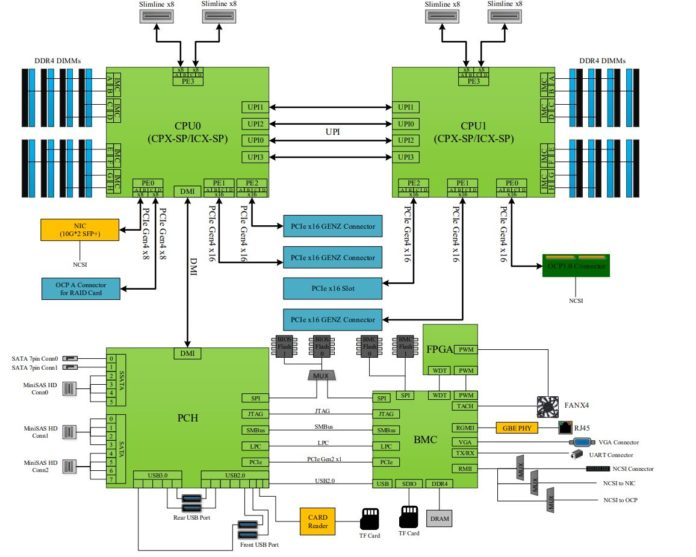

由于 NF5280M6 有很多配置选项，因此值得展示其框图。
接下来，我们将通过框图来了解这一切是如何连接的，然后我们将讨论管理和性能。在这里我们可以看到两个 Intel CPU、Lewisburg Refresh PCH、ASPEED AST2500 和 Altera (Intel) MAX 10 FPGA 是如何连接的，以及它们为系统的其余部分提供的 I/O。
接下来，我们来谈谈管理方面。

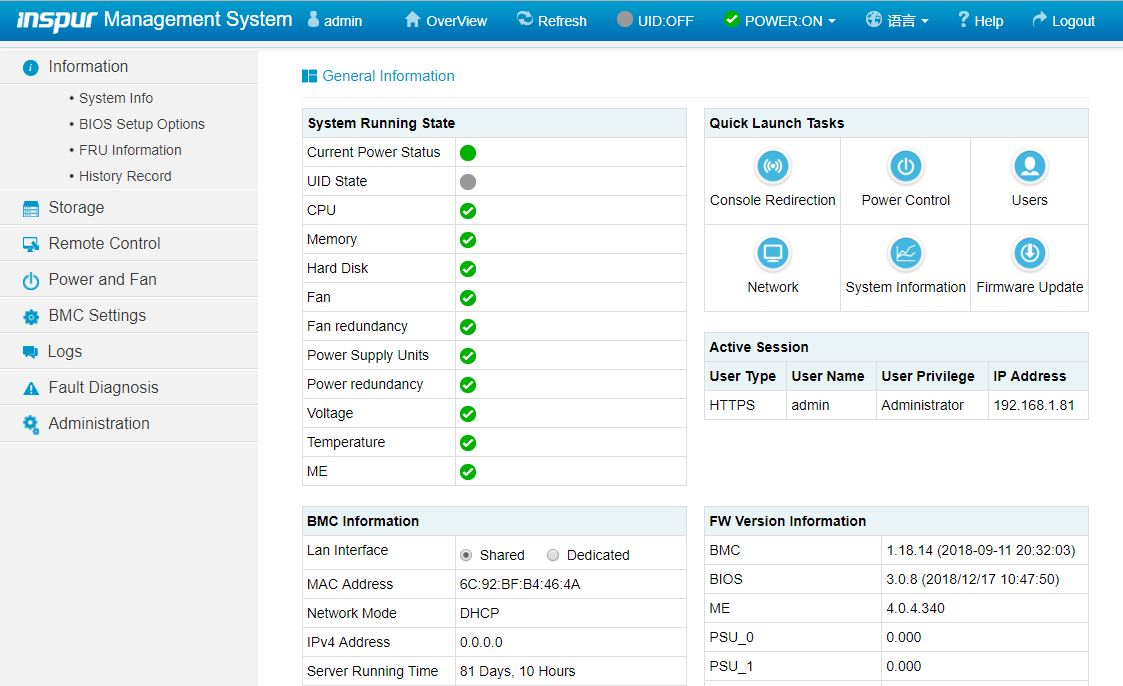

浪潮的主要管理方式是通过 IPMI 和 Redfish API。我们之前已经介绍过，所以这里不再赘述，仅作简要回顾。大多数超大规模数据中心和云服务提供商 (CSP) 客户都会使用这种方式来管理他们的系统。此外，浪潮的管理解决方案还包含一个强大且可定制的 Web 管理平台。
现代服务器应具备一些关键功能，例如系统断电重启和远程挂载虚拟介质。浪潮也提供了一款包含这些功能的 HTML5 iKVM 解决方案。截至本文发布时，其他一些服务器厂商尚未提供功能齐全的 HTML5 iKVM，包括对虚拟介质的支持。另一个值得注意的功能是通过网页界面设置BIOS设置。这项功能在戴尔EMC、HPE和联想等顶级厂商的解决方案中都有配备，但市面上很多其他厂商的产品却不具备。

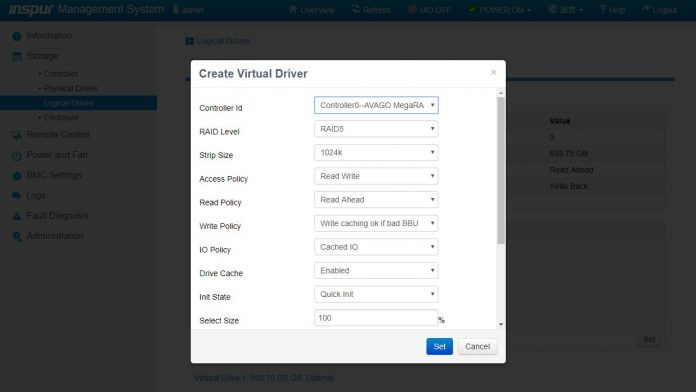

浪潮区别于其他低端OEM厂商的另一项网络管理功能是，它允许用户直接通过Web管理界面创建虚拟磁盘并管理存储。虽然有些解决方案允许管理员通过Redfish API实现此功能，但无法通过Web管理界面完成。这无疑是浪潮的又一项出色功能。
根据我们之前文章中的评论，许多读者没有使用过浪潮系统服务器，因此没有见过其管理界面。我们制作了一个 8 分钟的视频，带您快速了解浪潮系统管理界面：
浪潮拥有一套完整的集群级解决方案，用于管理模型、数据、用户以及运行它们的机器。对于像这样的AI训练服务器来说，这是一项至关重要的功能。我们将引导您阅读相关文章，了解更多关于此解决方案的信息。
接下来，我们来讨论性能问题。
在性能方面，我们希望测试高端 SKU，以确保系统散热充足。现代系统如果散热不足，CPU 就会降频，从而对性能产生负面影响。验证 CPU TDP 范围的上限有助于我们了解服务器是否有足够的散热能力来使整个 SKU 堆栈以全速运行。因此，我们只是想对处理器进行快速对比，以确保性能和散热均在可接受的范围内。
这当然不是最有趣的话题，但是，如果您正在考虑这些系统，您可能想知道每台机器上的 Web 管理界面是什么，而这次介绍可能会有所帮助。

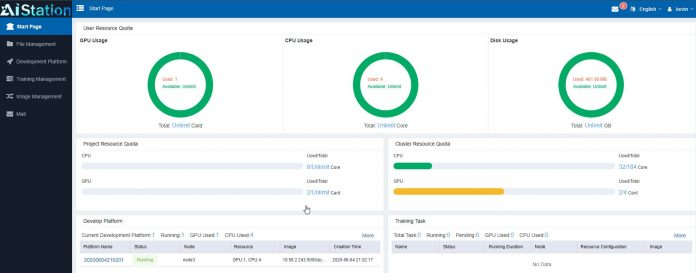

除了网页管理界面外，我们还介绍了 浪潮 AIStation AI 集群运维管理解决方案。
总体而言，NF5280M6 的性能似乎符合预期。另外需要指出的是，由于这是一个英特尔至强可扩展“Ice Lake”系统，因此它配备了用于 AI 推理、加密卸载和高性能计算的加速器，我们最近对此进行了评测。您可以在这里查看相关内容。
接下来，我们将讨论功耗、STH 服务器蜘蛛以及我们的最后总结。该系统本身搭配白金级 8380 处理器时，峰值功耗略高于 1kW。此外，该系统还支持多种 GPU 和其他我们尚未测试的选项，因此高端配置的功耗似乎很容易超过 1.6kW。同时，低端至强银牌配置可能需要使用 500W 电源以获得更高的效率。
2018年下半年，我们推出了STH服务器蜘蛛图，作为快速了解服务器系统性能的参考工具。我们的目标是开始以可视化的方式快速展示服务器所针对的各种参数类型。
浪潮NF5280M6功耗
我们的系统配备了1.6kW 80Plus白金电源。此外，浪潮还提供500W至2kW的白金和钛金能效等级电源选项。
这套系统专为全方位存储而设计。我们使用的是 2.5 英寸 24 盘位版本，但其他 LFF 版本的性能分布图会更偏向于大容量存储，而非高性能存储。像这样的 2U 服务器并非旨在实现最高的计算密度或 GPU 密度。相反，它的设计目标是成为一个能够基于通用基础平台胜任多种不同角色的平台。从这个角度来看，NF5280M6 已经实现了其目标。
就目前而言，浪潮系统 NF5280M6 服务器的表现符合预期。这是一款来自浪潮的可靠 2U 服务器，采用众多当今流行的开放技术和行业标准技术构建而成。该系统拥有丰富的扩展性和定制化选项，因此企业可以根据自身需求选择合适的 2U 服务器，并将其用于多种用途。
这套系统仍然有一些非常贴心的设计。浪潮的散热设计让CPU和内存的维护变得极其简单。2021年我们遇到过内存条烧毁的情况（是内存条本身的问题，并非发生在浪潮服务器上），所以内存条故障和维护的便捷性是我们目前最关注的问题。
本季度，我们将评测来自浪潮、戴尔、HPE 和联想的服务器。在评测过程中，我们将重点介绍各家公司的设计理念。以 NF5280M6 为例，我们可以快速了解浪潮的设计理念。该系统采用了许多行业标准组件，并配备了 OCP 3.0 网卡插槽以及 OCP 2.0 存储夹层插槽。这很大程度上是由于浪潮的客户群体庞大，尤其是超大规模企业。这些大型客户要求采用开放标准，而这正是浪潮服务器设计理念的体现。
总体而言，浪潮NF5280M6的表现完全符合预期。它是一款性能稳定、易于维护、运行良好且高度可定制的2U服务器，使其成为一款优秀的通用服务器平台。
